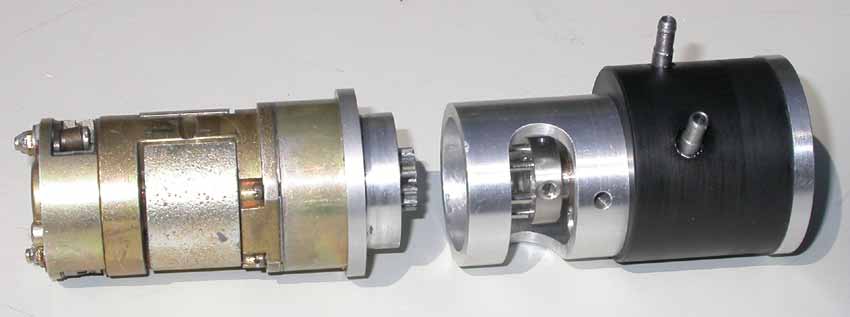

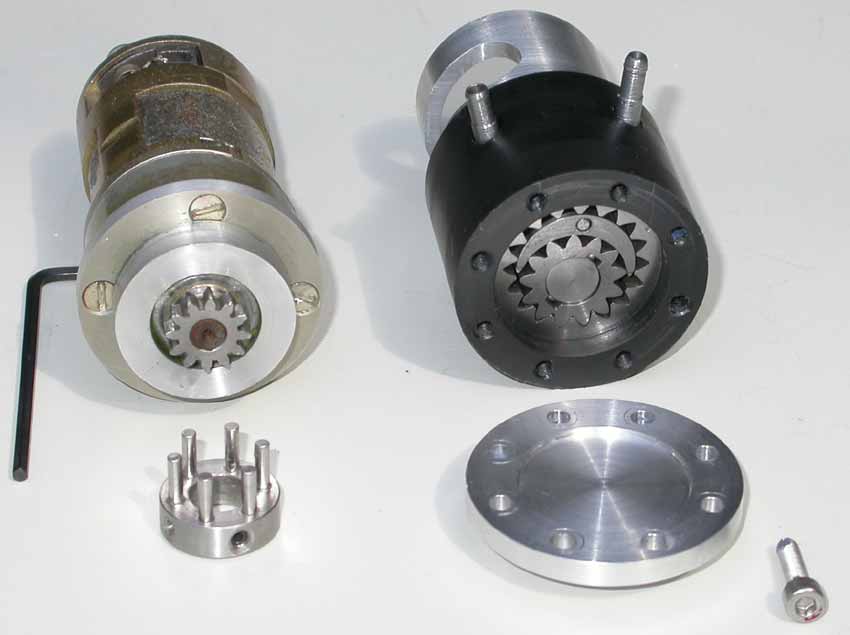

Ayant récupéré une pompe à engrenage sur un brûleur de chaudière, il a fallu usiner des pièces pour réduire ses dimensions et pour y adapter un petit moteur électrique. Le corps de pompe a été réalisé en acétal (une matière plastique usinable très résistante), les pièces de jonction et le couvercle sont en aluminium (diamètre maxi: 35 mm). Pour percer les trous à intervalles réguliers, j'ai utilisé un tour muni d'un plateau diviseur et d'un dispositif de fraisage.

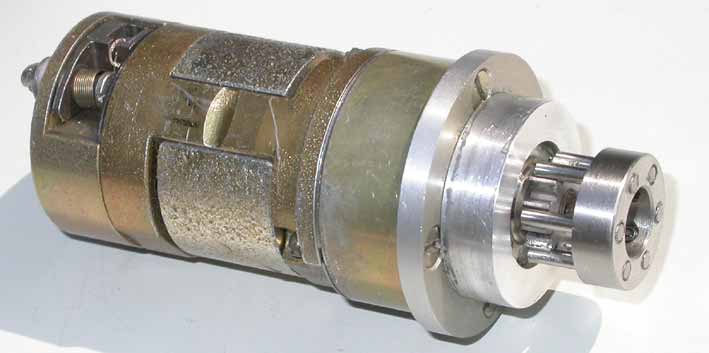

Le moteur électrique avec son réducteur. Il entraîne la pompe à faible vitesse - environ 1 tour par seconde - mais avec une grande force. Observer le joint d'accouplement à 6 picots monté sur la roue dentée:

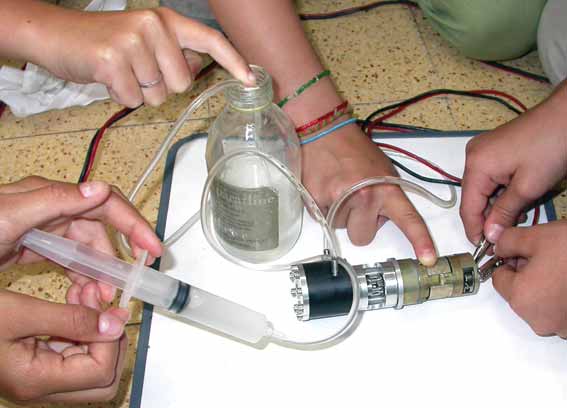

tension du moteur: de 5 à 29 Volts, réducteur planétaire en acier à 4 étages.La pompe terminée, les élèves l'ont essayée en classe avec de l'huile de paraffine, des tuyaux fins et une seringue:

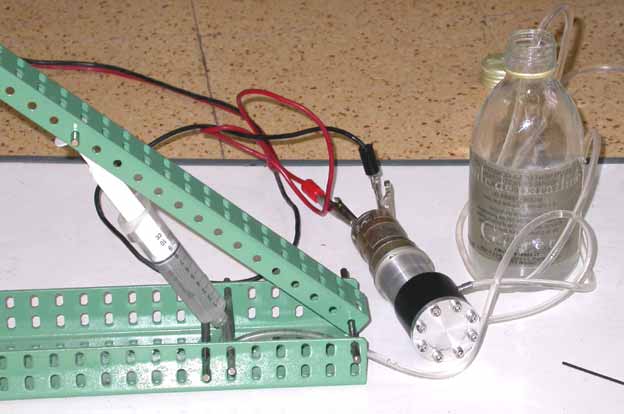

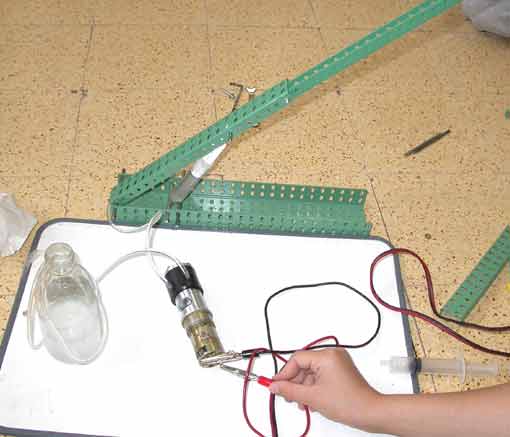

Montage pour figurer la flèche du camion-grue:

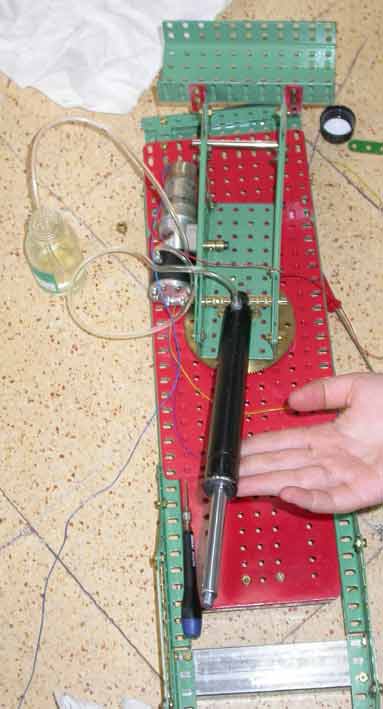

| Montage de la pompe et du vérin sur la tourelle: | |
 |  |
Calculs:
Lors des tests, la seringue reliée à la pompe a pu soulever une charge de 10 kg sans difficulté (au delà les tuyaux se débranchaient). Sachant cela, on peut calculer la pression execée par la pompe. En effet, le piston de la seringue utilisée a un diamètre de 16 mm. Sa surface est donc d'environ 2 centimètres carrés. On en déduit que la pression était de 5 kg/cm2 (5 bars).
Surface du piston: rayon au carré fois Pi: (0,8 cm x 0,8 cm) x 3,14 = 2,009 cm2
Force exercée par centimètre carré: 10 kg / 2 cm2 = 5 kg/cm2
Force qui sera exercée par le vérin (diamètre 20 mm, surface d'environ 3 cm2) : 3 cm2 x 5 kg/cm2 = 15 kg
