Moteur à vapeur: photos et schéma

1/ Démonstration d'une machine à vapeur horizontale Wilesco D20

En histoire, on a appris qu'au 19ème siècle la machine à vapeur a joué un rôle très important dans la révolution industrielle : c'était un moteur puissant et efficace qui fonctionnait à partir de l'énergie du charbon. En classe, nous avons observé un modèle réduit de machine à vapeur pour comprendre ses mécanismes.

Le principe est simple : on fait chauffer de l'eau dans une chaudière, jusqu'à ébullition. La vapeur produite crée une pression qui agit sur un piston. Les mouvements du piston sont transmis à une manivelle qui fait tourner un volant monté sur l'axe du moteur.



 la chaudière et son manomètre la partie mécanique

Aperçu du mouvement du système bielle-vilebrequin:






La machine en mouvement:








(image 6: la machine entraîne un petit moteur électrique à aimants capable de produire du courant.)

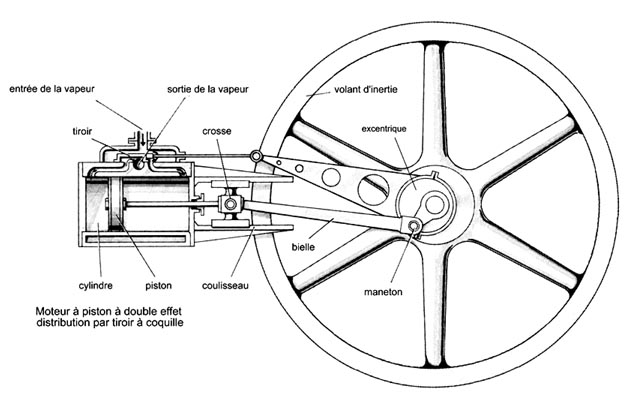

2/ Schéma d'un moteur à vapeur à double effet, distribution par tiroir à coquille (montage d'après le Petit Larousse illustré 1977):

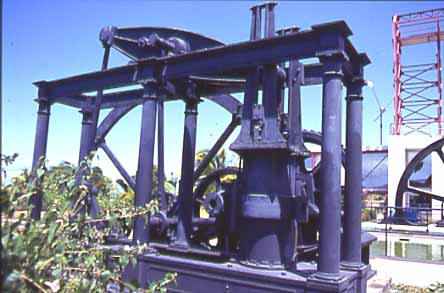

3/ Ci-dessous: quelques machines à vapeur construites à Lille vers 1920 (Compagnie Fives Lille), pour les besoins de l'industrie sucrière (Broyage des cannes à sucre). Puissances de 500 à 2000 chevaux à 120 tours par minute.

Machines visibles au Musée Stella Matutina, Saint-Leu, Île de la Réunion

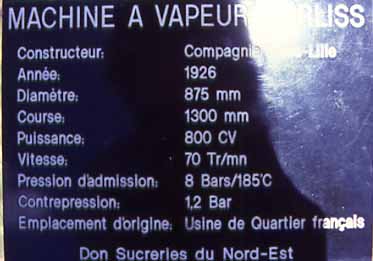

Machine à vapeur Corliss, Compagnie Fives-Lille, 1926

Alésage 875 mm, course 1300 mm, 800 chevaux. 8 bars, 185°, 70 tours par minute




Bientôt d'autres images: diapos en cours de saisie...

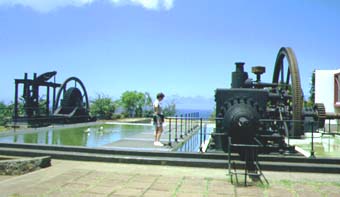

Les touristes donnent l'échelle...



A l'horizon, l'océan Indien...

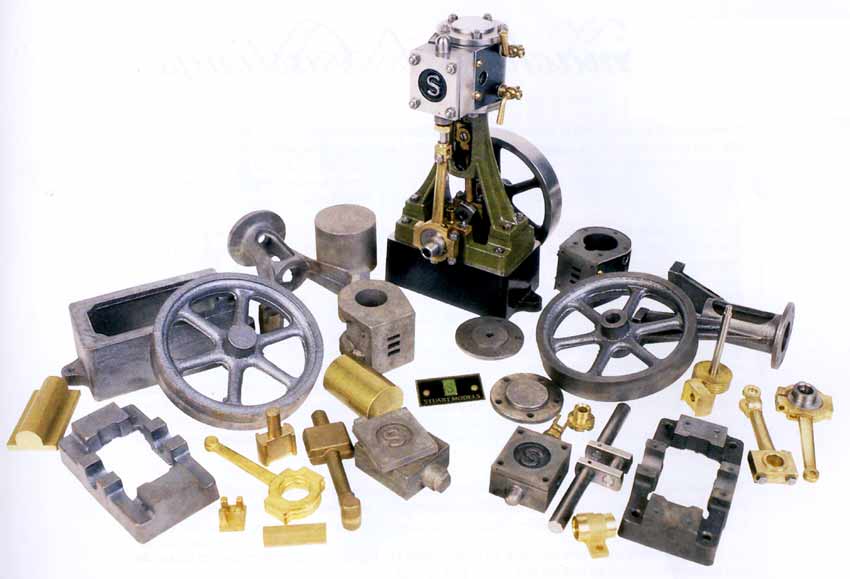

Modèles réduits Stuart:
Machine pilon V10

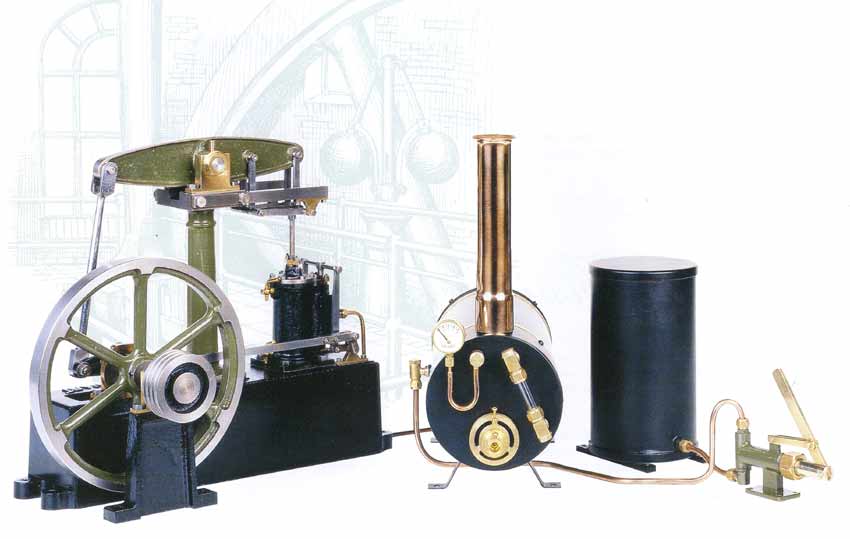

Machine à balancier

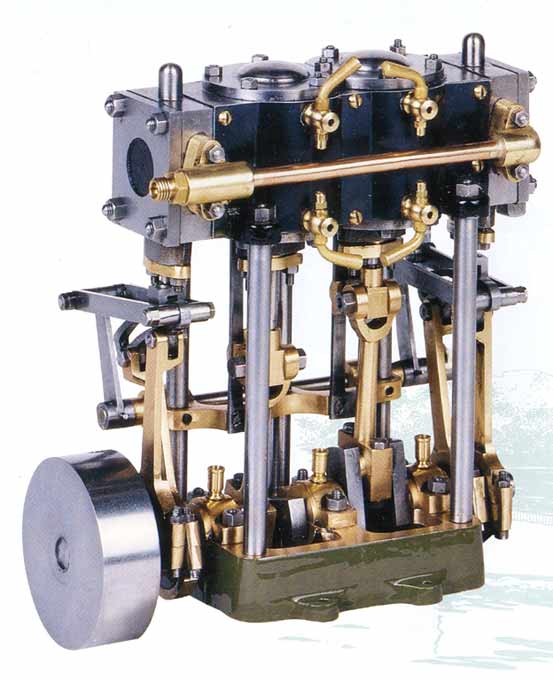

Moteur bicylindre marine
